STEP WEDGE・MOUNTING BLOCK・SHIM

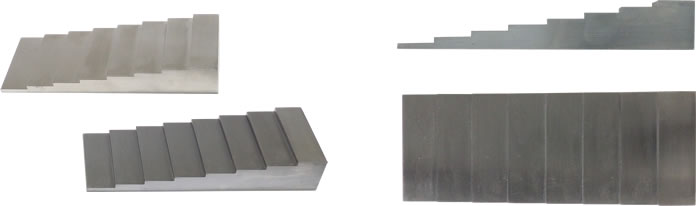

STEP WEDGE（ステップウェッジ）
| ステップ数 | サイズ（インチ） | 各ステップの高さ（インチ） |
|---|---|---|
| 4 STEP | 2･1/4 x 3 x 1 | 0.25、0.50、0.75、1.0 |
| 8 STEP | 2･1/4 x 6 x 1 | 0.125、0.250、0.375、0.500、0.625、0.750、0.875、1.000 |
| 16 STEP | 2･1/4 x 8 x 1 | 0.062、0.125、0.187、0.250、0.312、0.375、0.437、0.500、0.562、0.625、0.687、0.750、0.812、0.875、0.937、1.000 |
| 選択可能な材料 |
|---|
| 鉄、ステンレス、アルミニウム、マグネシウム、銅、白銅（キュプロニッケル）、インコネル、真鍮、モネル、ニッケル、チタニウム、ハステロイ、コバルト |
| STEEL, STAINLESS STEEL, ALUMINUM, MAGNESIUM, COPPER, CUPRO-NICKEL, INCONEL 600, 625 & 718, BRASS, MONEL, NICKEL, TITANIUM, HAST X & C, COBALT (HAYNES 25 OR 188) |
MOUNTING BLOCK（マウンティングブロック）
ASTM E1742の要求を満たすIQI（有孔透過度計）と共に使用することができます。
| サイズ（インチ） | 高さ（インチ） |
|---|---|
| 1 x 2･1/4 | 0.005 - 2.5 |
| 選択可能な材料 |
|---|
| 鉄、アルミニウム、ステンレス、銅、真鍮、インコネル、白銅（キュプロニッケル）、リン青銅、ニッケル、モネル、ハステロイ、ワスプロイ、チタニウム、コバルト |
| STEEL (1018), ALUMINUM (6061, 2014, 2024, 2219, 7075), STAINLESS STEEL (304), COPPER, BRASS, INCONEL(600, 625 & 718), CU-NI & PHOS-BRNZ, NICKEL, MONEL, HAST X & C, WASPALLOY (up to .375), TITANIUM 6/4, COBALT (HAYNES 25, HAYNES 188) |
SHIM（シム）
ASTM E1742に基づく検査を要求されている場合、シム（3/4 x 2）は使用することができません。
| サイズ（インチ） | 高さ（インチ） |
|---|---|
| 3/4 x 2 | 0.005 - 1.0 |
| 選択可能な材料 |
|---|
| 鉄、アルミニウム、ステンレス、銅、真鍮、インコネル、白銅（キュプロニッケル）、リン青銅、ニッケル、モネル、ハステロイ、ワスプロイ、チタニウム、コバルト |
| STEEL (1018), ALUMINUM (6061, 2014, 2024, 2219, 7075), STAINLESS STEEL (304), COPPER, BRASS, INCONEL(600, 625 & 718), CU-NI & PHOS-BRNZ, NICKEL, MONEL, HAST X & C, WASPALLOY (up to .375), TITANIUM 6/4, COBALT (HAYNES 25, HAYNES 188) |
| その他シム | 材質 |
|---|---|
| API-1104 COMPARATOR SHIMS | STEEL |
| STAINLESS STEEL | |
| TITANIUM | |
| NAVSHIP SLOTTED SHIMS | STEEL |
| ALUMINUM | |
| STAINLESS STEEL | |
| INCONEL | |
| CU-NI | |
| TITANIUM |
PRATT & WHITNEY（プラット・アンド・ホイットニー）
| 種類 | 規格 | 材料 |
|---|---|---|
| 7-STEP WEDGES （ステップウェッジ 7段） |
TAM 142396 | AMS 5640 303 STAINLESS STEEL |
| TAM 142398 | AMS 5706 WASPALOY, INCONEL 718 | |
| TAM 142399 | AMS 5759 COBALT | |
| TAM 142939 | AMS 5754 HASTELLOY X, AMS 5540 INCONEL 600 | |
| TAM 142395 | AMS 4928 TITANIUM 6/4 | |
| TAM 183439 | AMS 4120 2024 ALUMINUM | |
| MOUNTING BLOCKS （マウンティング ブロック） |
TAM 97737 | 303 STAINLESS STEEL |
| TAM 97734 | 2024 ALUMINUM | |
| TAM 97735 | ZK 60 MAGNESIUM | |
| TAM 97736 | INCONEL 600, TITANIUM 6/4 | |
| TAM 101018 | HASTELLOY X, INCONEL 718 | |
| TAM 142402 | COBALT (STELLITE 25) | |
| TAM 101017 | WASPALOY |
