亀裂深度計 ET-28
金属のクラックの深さを正確に測定
プローブを接触させるだけで瞬時に表示
特徴:
0.01mmの高分解能
複雑な設定不要、健全部で調整後すぐに測定
用途:
シャフトやロール、ロッド、金型、設備や機械部品に発生した亀裂深さの測定
ET-28は、最新の亀裂深度計です。鉄・ステンレス・アルミ等の金属に発生したクラック(割れ)の深さを正確に測定します。
シャフトやロール、ロッド、金型、設備や機械部品に発生した割れの深さ測定に適しており、測定した亀裂深さを基に、最適な補修処置を実施することができます。
渦流探傷や磁粉探傷、浸透探傷試験では割れを検出することができますが、割れ深さの評価は困難です。亀裂深度計を併せて用いることで、検出した割れの深さを瞬時に測定できます。
クラックをまたぐようプローブを接触させるだけで瞬時に亀裂深さが表示されるため、熟練が不要で誰でもすぐに使用することができます。製造現場や屋外での保守点検、実験室での使用まで、幅広い用途で活躍する最新の亀裂深度計です。
2024年12月中旬 販売開始予定
特徴
シンプルな操作、健全部で調整してすぐに測定
プローブを押し当てるだけで、亀裂深さを瞬時に測定

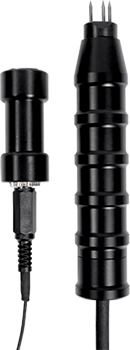

プローブ
3種類のプローブをラインナップ
“2×2” プローブ
“1×4” プローブ
“3+1” プローブ
プローブタイプ | “2×2” プローブ | “1×4” プローブ | “3+1” プローブ |
---|---|---|---|
測定範囲(深さ) | 0.5 - 20 mm | 0.5 - 30 mm | 30 - 100 mm |
測定精度 | ±(表示値の10%+0.2mm) | ±(表示値の10%+0.2mm) | na(深さは推定で目安として表示) |
用途 | 精密測定・狭い箇所用 | 汎用 | 深いクラック用 |
オプション
テストブロック(KO28-2)
2mm、5mm、10mm、20mm、30mmの5つのスリットが加工された大型の試験片です。
亀裂深度計の日常点検や定期的な性能確認に最適です。
クラック深さ | 2、5、10、20、30mm |
クラック幅 | 0.2mm |
寸法 | 250 × 60 × 40mm |
重さ | 5kg |
品番 | KO28-2 |
仕様
本体 | |
---|---|
測定範囲 | 0.5 - 100mm *プローブにより異なる |
分解能 | 0.01mm |
寸法 | 150 × 80 × 30mm |
重量 | 約400g |
電源 | 内蔵バッテリー |
動作温度範囲 | 5 - 40℃ |
プローブ | ||
---|---|---|
“2×2” プローブ | 測定範囲(深さ) | 0.5 - 20mm |
測定精度 | ±(表示値の10%+0.2mm) | |
“1×4” プローブ | 測定範囲(深さ) | 0.5 - 30mm |
測定精度 | ±(表示値の10%+0.2mm) | |
“3+1” プローブ | 測定範囲(深さ) | 30 - 100mm |
測定精度 | na(深さは推定で目安として表示) |
測定可能なクラックの条件 | |
---|---|
深さ | 0.5 - 100mm *プローブにより異なる |
幅 | 最大3.5mm *プローブにより異なる |
長さ | 亀裂深さの5倍、ただし最低3mm以上必要 |
表面粗さ(推奨) | 40Rz(10Ra)未満 |
